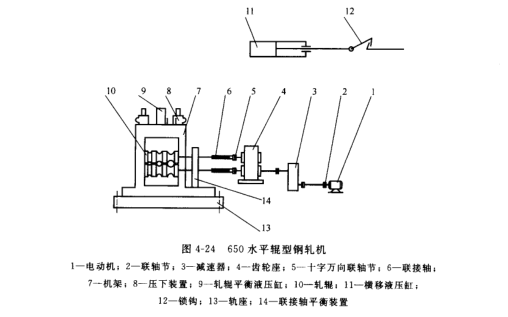

650水平輾型鋼軋機如圖 4-24所示。主要由主傳動裝置、機架、機架換移裝置、壓下裝置、軋輥平衡裝置、軌座等組成。
主傳動裝置
主傳動裝置由電機 1、聯軸節 2、減速器 3、齒輪座 4、聯軸節 5及聯接軸 6 等部件組成。
聯接軸 6 的中部為花鍵結構，可使機架整體橫移。聯接軸的平衡裝置采用液壓平衡裝置。
本鋼特鋼公司 650水平輥型鋼軋機主傳動裝置的主要參數為∶較大軋制力 4 500kN，較大軋制力矩 500kN·m，軋輥轉速 20～40r/min，電機功率1 120kW，轉速 450/750r/min，總速比 i=17.3，聯接軸花鍵伸縮量 1000mm。
機架橫移裝置
機架橫移裝置主要由∶橫移液壓缸 11、鎖鉤 12、機架 7 及軌座 13等部件組成。在軋輥上有三組孔型，軋制線固定，要實現不同孔型的軋制，需橫移機架。四架連軋機（兩臺立輥軋機，兩臺水平輥軋機） 中，每架軋機的軋輥都有三組孔型，可軋制三種規格的型鋼，如需軋制其他規格的型鋼，四架連軋機均需更換軋輥。
機架橫移裝置的工作過程是∶用鎖鉤將機架鎖住，液壓缸工作，使機架及聯接軸平衡裝置支座在軌座上滑動，聯接軸花鍵伸長或縮短，從而實現了不同孔型的軋制。
